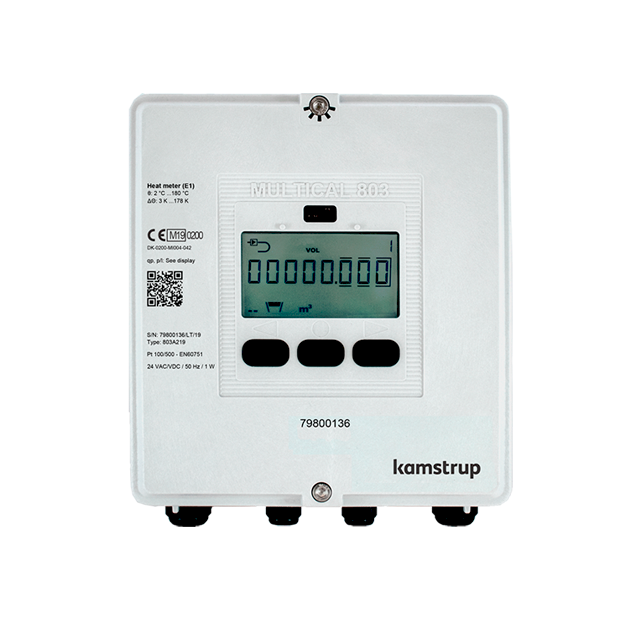

Тепловычислитель MULTICAL® 803

– Надежный высокоточный тепловычислитель, удовлетворяющий всем современным требованиям.

Описание

Тепловычислитель MULTICAL® 803 для систем отопления и охлаждения, — исчерпывающее решение, отвечающее расширенным требованиям по учету энергии на крупных промышленных и коммерческих объектах.

Точный и надежный тепловычислитель с большим сроком службы и функциями дистанционного считывания показаний. Показания тепловычислителя можно считывать дистанционно с использованием множества протоколов связи. Благодаря возможности использования до четырех модулей связи Kamstrup 3-го поколения, тепловычислитель MULTICAL® 803 обеспечивает большую гибкость и универсальность, чем когда-либо прежде.

Кроме того, прибор имеет степень защиты IP65 и защищен от пыли и влаги. Благодаря этому прибор может работать в суровых условиях, что открывает ему новые возможности применения.

MULTICAL® 803 — это высоконадежный универсальный вычислитель, который может использоваться в составе теплосчетчика, счетчика охлаждения или комбинированного счетчика тепла и охлаждения с 1 или 2 датчиками расхода и с 1, 2, 3 или 4 датчиками температуры. Счетчик предназначен для измерения энергии практически во всех видах систем отопления, в которых в качестве энергоносителя используется вода.

Помимо измерения энергии нагрева и охлаждения, MULTICAL® 803 может использоваться для контроля утечек, постоянного мониторинга рабочих параметров, в качестве ограничителя мощности, расхода и температуры с управлением задвижками, а также для измерения энергии как в открытых, так и в закрытых системах.

Согласно стандартам EN 1434 и MID к MULTICAL® 803 может считаться «вычислителем», имеющим отдельное одобрение типа СИ и поверяющимся отдельно. В случае нарушения монтажных пломб верхняя часть вычислителя MULTICAL® 803 может быть отделена от соединительного основания с помощью шестигранного торцевого ключа на 4 мм.

MULTICAL® 803 имеет 2 входа для датчиков расхода, которые могут использоваться для подключения как электронных, так и механических расходомеров. Значение цены импульса может быть в диапазоне от 0,001 до 300 импульсов на литр, вычислитель конфигурируется для работы с любыми типоразмерами датчиков расхода с номиналами от 0,6 до 15 000 м3/ч. По умолчанию вычислитель поставляется с входами датчиков расхода без гальванической развязки, которые совместимы с расходомерами ULTRAFLOW® и, например, расходомерами с герконовым выходом. Кроме того, прибор может иметь соединительную колодку с 2 гальванически развязанными входами для датчиков расхода.

Измеренная тепловая энергия и/или энергия охлаждения может отображаться в кВтч, МВтч, ГДж или Гкал, в виде 7 или 8 значащих цифр и единицы измерения. Дисплей специально разработан для длительной эксплуатации и резкого контрастного изображения в широком температурном диапазоне, по умолчанию дисплей вычислителя MULTICAL® 803 имеет подсветку.

Электропитание вычислителя MULTICAL® 803 может осуществляться от сети питания 24 В переменного тока либо 230 В переменного тока. Кроме того, предусмотренное в приборе резервное питание от батареи гарантирует выполнение счетчиком измерения энергии в течение 6 лет в случае отсутствия электропитания. Дополнительно предусмотрена возможность подключения резервного питания от батареи к слоту для модуля M1, за счет чего при отсутствии электропитания будет продолжать функционировать, к примеру, модуль M-Bus или wM-Bus.

При проектировании вычислителя MULTICAL® 803 большое значение придавалось гибкости, что выражено широким применением программируемых функций и подключаемых модулей, обеспечивающих оптимальную эксплуатацию в широком диапазоне задач.

Функция автоматического определения цены импульса обеспечивает возможность заменять расходомер ULTRAFLOW® X4, работающий с вычислителем MULTICAL® 803 без необходимости изменения конфигурации (изменения кода CCC). Вычислитель MULTICAL® 803 может автоматически подбирать цену импульса и значение qp для обеспечения соответствия подключенному расходомеру ULTRAFLOW® X4. Функция автоматического определения цены импульса активируется, если установлен код CCC 8xx, и инициируется после соединения верхней части вычислителя с его основанием. Помимо того, в вычислителе MULTICAL® 803 предусмотрено автоматическое переключение между датчиками типов Pt100 и Pt500 посредством функции автоматического определения типа датчика температуры. Счетчик может определить тип подключенного датчика температуры. Тем не менее все подключаемые датчики должны быть одного и того же типа.

Технические характеристики

Технические характеристики MULTICAL® 803

Точность
