Монтаж АУУ потребления тепла

Система автоматического регулирования (САР) потребления тепла входит в автоматизированный узел управления (АУУ).

Что такое АУУ и как работает Автоматизированный узел управления.

Система АУУ потребления тепла (погодное регулирование) – комфортное проживание плюс экономия Ваших денег. В зависимости от конфигурации САР данный узел позволит сэкономить до 48% тепловой энергии.

Элементы системы автоматического регулирования

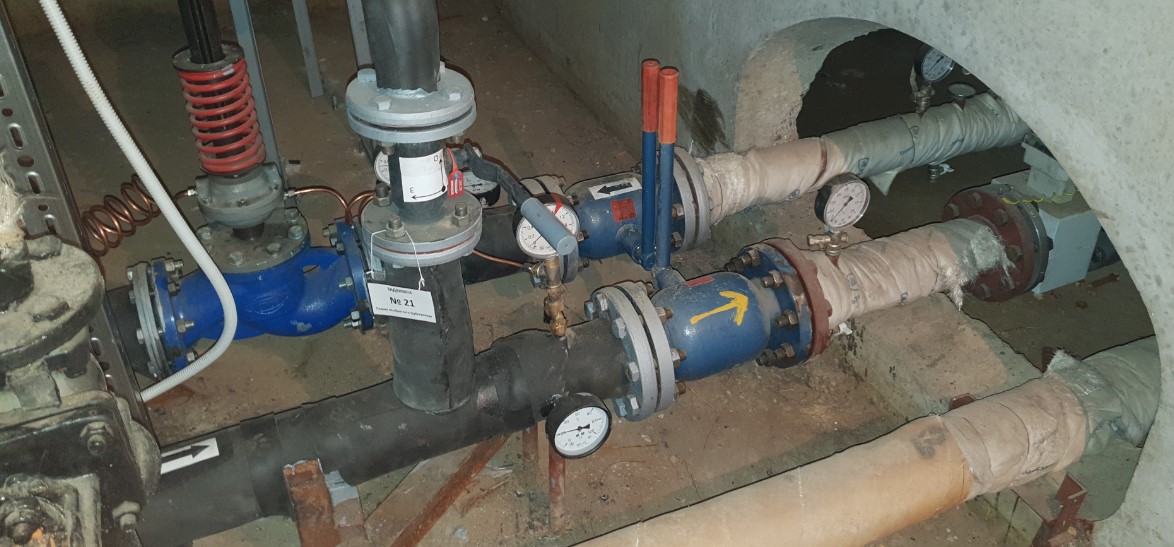

Фото. Элементы системы автоматического регулирования в 14-этажном 5-подъездном жилом доме. Объем здания 51863 м3, нагрузка - 1,11 Гкал в час. Практическая экономия потребляемой тепловой энергии 17%

Система автоматического регулирования предназначена для регулирования параметров теплоносителя (температура, давление) поступающего в систему отопления. Регулирование параметров производится в соответствии с температурой наружного воздуха и контролем температуры теплоносителя в обратном трубопроводе. При понижении температуры воздуха температура теплоносителя увеличивается при увеличении температуры воздуха - температура теплоносителя уменьшается. Таким образом, осуществляется погодное регулирование в системе теплоснабжения.

Также с применением САР обеспечивается расчетный перепад давления между подающим и обратным трубопроводами системы отопления.

САР представляет собой полностью автономный комплекс, который устанавливается в любой тепловой узел эксплуатируемого здания.

Принцип работы САР заключается в следующем:
Теплоноситель, поступающий от ЦТП, движется через САР. В составе САР есть контроллер. В него предварительно вносится температурный график поставщика. С помощью датчиков производится сравнение фактической и заданной температуры теплоносителя. С помощью насосов производится смешение теплоносителя из обратной магистрали с теплоносителем из подающей магистрали. Подача теплоносителя регулируется с помощью регулирующего клапана. Перепад давления в системе отопления регулируется с помощью регулятора перепада давления.

В состав САР входят следующие основные компоненты:

  • регулирующий клапан с электроприводом;
  • насос смешения;
  • регулятор перепада давления;
  • магнитный фильтр;
  • обратный клапан;
  • стальные шаровые краны;
  • датчики температуры;
  • датчики давления;
  • манометры;
  • термометры;
  • датчик температуры наружного воздуха;
  • контроллер.

Стоимость работ по установке автоматизированных узлов управления зависит от типа узла и условий установки и начинается от 320 тыс.руб.

Более подробную информацию Вы можете получить у наших специалистов по телефону +7(495)783-96-40.
