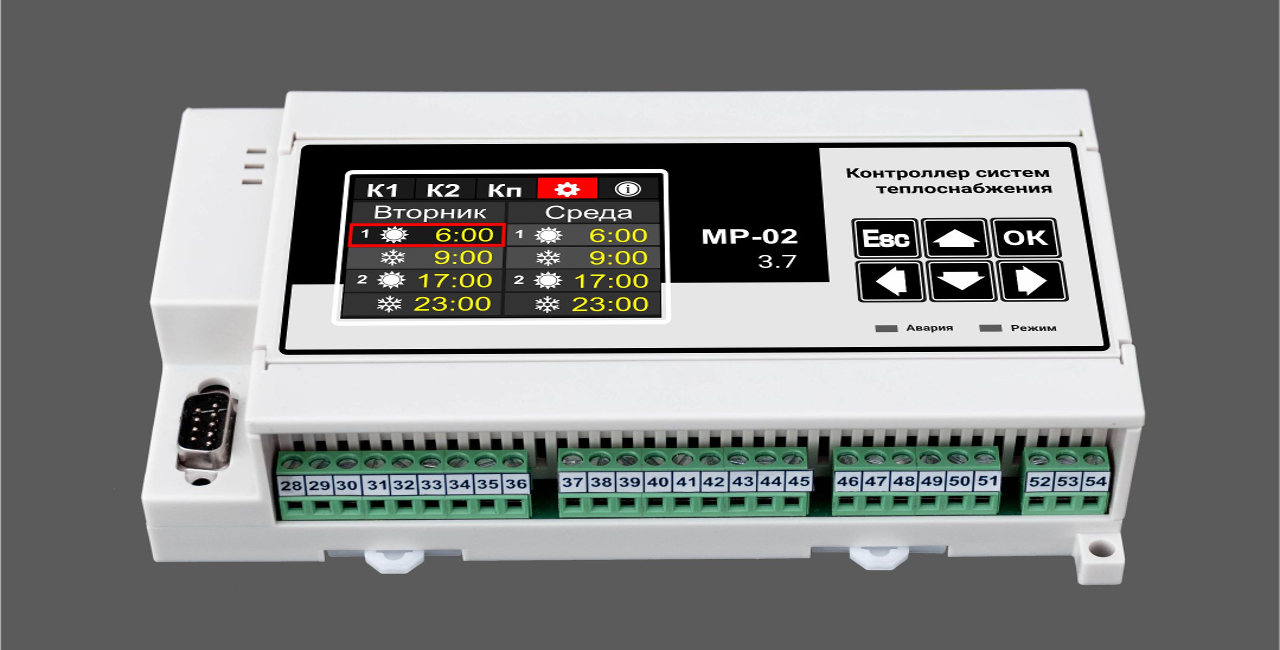

Инновационный регулятор тепла (контроллер) МР-02

Инновационный регулятор тепла МР-02

ОБЛАСТЬ ПРИМЕНЕНИЯ

Инновационный регулятор тепла (контроллер) МР-02 предназначен для установки в тепловых узлах жилых домов, а также административных или производственных зданий для автоматического управления тепловой энергией и/или горячим водоснабжением.

ОСОБЕННОСТИ

- Высокая защита от воздействия помех создаваемыми различными коммутационными устройствами, частотными приводами насосов и пр.

- Высокопроизводительный микроконтроллер, обеспечивающий параллельное выполнение множества задач.

- Два алгоритма регулятора по выбору пользователя – адаптивный или «классический» ПИД.

- 2,8-ми дюймовый TFT дисплей.

- Технология беспроводной передачи данных Wi-Fi, для организации быстрой связи при наладке с внешними устройствами.

- Высокая точность измерения аналоговых сигналов.

- Промышленный протокол обмена - Modbus RTU.

- Развитая система диагностики различных ошибок и внештатных ситуаций в системах теплоснабжения, а так же развитая система самодиагностики. Ошибки и внештатные ситуации фиксируются в энергонезависимом архиве с регистрацией даты и времени возникновения события.

Контроллер обеспечивает управление 4-мя контурами регулирования – 2-мя основными (встроены в контроллер) и 2-мя дополнительными (подключаемые через отдельные модули расширения).

В регуляторе тепла МР-02 основные контура являются полностью независимыми и каждый из них в зависимости от установки пользователя может выполнять одну из следующих функций:

  • регулирование системы отопления (СО) с управлением основным и резервным циркуляционными насосами;
  • МР-02 обеспечивает регулирование системы горячего водоснабжения (ГВС) с управлением основным и резервным циркуляционными насосами;
  • управление одним или двумя контурами подпитки независимых систем СО или ГВС с управлением основным и резервным циркуляционными насосами;
  • управление регулирующим клапаном для поддержания заданного перепада давления в системе по аналоговым датчикам давления - 4-20мА.

Дополнительные контура через подключаемые модули расширения могут выполнять одну из следующих функций:

  • управление одним или двумя контурами подпитки независимых систем СО или ГВС с управлением основным и резервным циркуляционными насосами;
  • управление регулирующим клапаном для поддержания заданного перепада давления в системе (РПД) по аналоговым (4-20мА) датчикам давления.

Контроллер (регулятор тепла) имеет следующие входы и выходы:

  • 6 аналоговых входов для подключения датчиков температуры типа pt100 по трехпроводной схеме;
  • 4 аналоговых входа 4-20мА которые могут использоваться или для подключения датчиков избыточного давления или получения информации о положении запорной арматуры;
  • 6 дискретных входов для подключения датчиков сухого хода, датчиков насосов, датчиков контроля давления подпитки;
  • 8 релейных выходов для управления регулирующими клапанами и насосами;
  • выход для внешней световой сигнализации «Авария»;
  • интерфейс RS485 для связи с внешними устройствами (модем, компьютер и т.п.);
  • интерфейс CAN для связи с подключаемыми модулями расширения.

Опционально в регуляторе тепла МР-02 имеется:

  • 2 высокоточных выхода 4-20 мА для аналогового управления регулирующими клапанами или частотными преобразователями насосов;
  • модуль Wi-Fi для соединения с различными внешними устройствами.
