Система сбора информации телеметрическая «ИНДЕЛ»

Система сбора информации телеметрическая «ИНДЕЛ» это система контроля и учета тепловой энергии, которая предназначена для автоматизации процесса учета, оперативного контроля и анализа поставок тепловой энергии и теплоносителя при обеспечении теплоснабжения городов, районов, предприятий и т.п.

Система  сбора  информации  телеметрическая  «ИНДЕЛ»

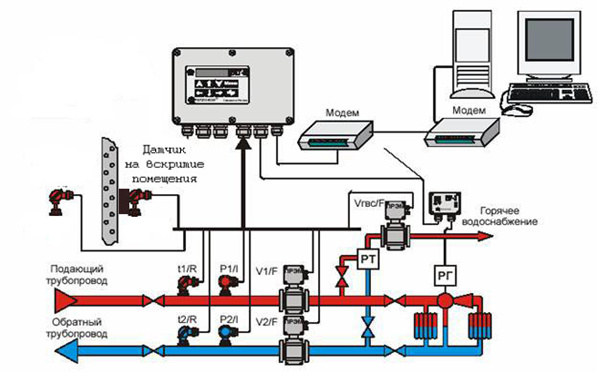

В тепловых пунктах (ТП) система с помощью контроллера ИНДЕЛ1708 позволяет получать данные с приборов учета тепловой энергии и приборов регулирования процессов теплоснабжения, а также контролировать следующие технологические параметры:

  • температурные графики теплоснабжения;
  • температуру теплоносителя (прямой и обратной сетевой воды);
  • контроль расхода теплоносителя;
  • давление теплоносителя (прямой и обратной сетевой воды);
  • контроль работы насосов и др. технологического оборудования;
  • контроль напряжения питания и напряжения на вводе;
  • контроль датчика затопления помещения;
  • функции охранной сигнализации.

Помимо перечисленных технологических параметров решаются задачи телеуправления различными устройствами, такими как: электроприводы задвижек, устройства звуковой сигнализации, освещение, охранными датчиками и т.п. На основе анализа расхода тепловой энергии на отопление и горячее водоснабжение предоставляются функции дистанционного управления расходом теплоносителя в системах теплоснабжения.

Основные достоинства системы:

  • одновременное подключение до 8 теплосчетчиков и теплорегуляторов к одному контроллеру;
  • поддержание большинства типов счетчиков и терморегуляторов внесенных в Госреестр и установленных на объектах ЖКХ;
  • cистема «ИНДЕЛ» сертифицирована как «Средство измерения», что позволяет строить на ее основе системы коммерческого учета;
  • cистема «ИНДЕЛ» по каналам передачи информации (радио, проводные каналы (выделенные и арендованные), GSM/GPRS каналы);
  • отличительной особенностью предлагаемой системы является ее интеллектуальность и широкая возможность конфигурирования для решения конкретных задач. Контроллер системы может самостоятельно принимать решения в рамках запрограммированных уставок и передавать сообщения об аварийных ситуациях по собственной инициативе, не дожидаясь опроса из диспетчерской. В случае нарушения канала связи все произошедшие на объекте события записываются в энергонезависимую память контроллера с привязкой к реальному времени и будут переданы диспетчеру при восстановлении связи.

Контроллеры ИНДЕЛ1708 системы являются интеллектуальными приборами и выполняют следующие функции:

  • охранная сигнализация;
  • контроль параметров теплоснабжения по внешним датчикам;
  • контроль параметров теплоснабжения по показаниям приборов учета и регулирования;
  • конфигурации, настройки и «перепрошивки» дистанционно из диспетчерской;
  • ведутся внутренние дублирующие архивы;
  • синхронизация времени;
  • дистанционное снятия показаний с приборов учета воды с импульсным выходом контроллером «ИНДЕЛ-1716» (WA) и передачи считанной информации по каналу RS485;
  • встроенный источник бесперебойного питания;
  • контроллеры помещаются в бокс со степенью защиты от внешних воздействий не ниже IP54, а кабели подключения заводятся через гермовводы;

В бюджетной версии контроллера ИНДЕЛ1734, не реализованы следующие функции:

  • инвариантность по каналам передачи информации (только GSM/GPRS каналы);
  • контроллер системы не может самостоятельно принимать решения в рамках запрограммированных уставок и передавать сообщения об аварийных ситуациях по собственной инициативе, не дожидаясь опроса из диспетчерской;
  • контроллер системы не может самостоятельно принимать решения в рамках запрограммированных уставок и передавать сообщения об аварийных ситуациях по собственной инициативе, не дожидаясь опроса из диспетчерской;
  • отсутствует возможность подключения охранной сигнализации;
  • отсутствует контроль параметров теплоснабжения по внешним датчикам;
  • не ведутся внутренние дублирующие технические архивы;
  • отсутствует синхронизация времени;
  • отсутствует встроенный источник бесперебойного питания.

Система имеет открытую архитектуру, построенную на основе ОРС-технологий. Использование ОРС технологий позволяет интегрировать оборудование телеметрии в систему управления предприятия на основе открытых промышленных стандартов, регламентирующих методы обмена данными в режиме реального времени. Фактически, речь идет о том, что различные программные системы, созданные с помощью различных средств, установленных на различных платформах, работающих на разных компьютерах, умеют обмениваться данными независимо от разработчика системы.

Программный комплекс системы ИНДЕЛ осуществляет удаленный автоматизированный сбор информации с тепловых пунктов и ее хранение в структурах распределенной базы данных (БД). На основе отчетов и команд, сформированных системой строятся системы диспетчеризации и учета энергоресурсов различных уровней (ЖЭУ, район, город, область). Система легко интегрируется с существующей городской биллинговой системой (расчетно-кассовым центром).

Доступ к требуемой информации всем заинтересованным пользователям обеспечивается с соблюдением необходимого уровня информационной безопасности.
