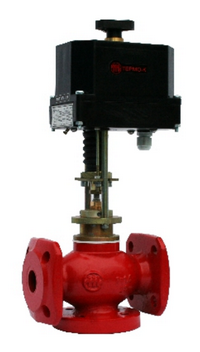

Клапан регулирующий трехходовой с электроприводом КПСС

Область применения клапанов КПСС

Клапаны трехходовые седельные смесительные предназначены для установки на трубопроводах в отопительных сетях жилых и общественных зданий, а также системах горячего водоснабжения при смешивании двух потоков среды с целью регулирования различных параметров суммарного потока. Могут применяться для комплектования оборудования котельных, центральных и индивидуальных тепловых пунктов. Конструкция регулирующего трехходового клапана с электроприводом КПСС обеспечивает работу в системах автоматического управления и регулирования, в т. ч. с использованием микропроцессорной техники.

КПСС это клапан седельный фланцевый с широкой линейкой условных диаметров: Ду 25, Ду 50, Ду 150 и других.

Принцип работы

Управление трехходовым клапаном осуществляется электрическим исполнительным механизмом (электроприводом). Усилие, развиваемое ЭИМ, передается на шток затвора, который перемещается вверх и вниз, изменяя площадь проходного сечения между седлами и клапаном. Изменение площади проходного сечения приводит к изменению расхода подаваемой жидкости как в направлении А-АВ, так и В-АВ (направление подачи подмешиваемой жидкости). Перемещение штока вверх перекрывает подачу жидкости по направлению А-АВ.

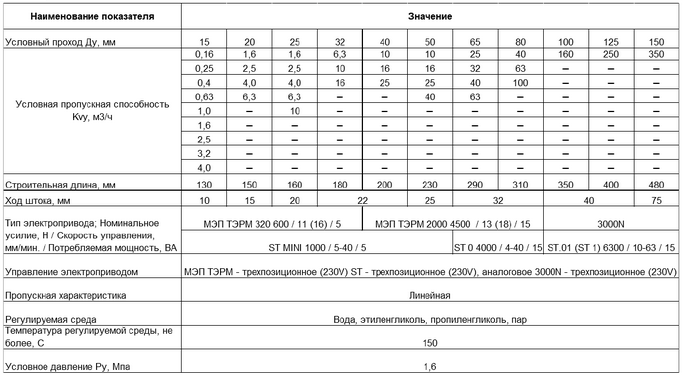

Технические данные и характеристики

1. Материалы основных деталей клапана, соприкасающихся с рабочей средой: корпус - серый чугун СЧ 21-40, плунжер - сталь 12Х18Н10Т или 20Х13, уплотнения - фторопласт Ф-4 или резина.

2. Рабочая среда - жидкие среды, нейтральные по отношению к материалам деталей, соприкасающихся со средой.

3. Температура рабочей среды - от 1 до плюс 150°С.

4. Присоединение регулирующих клапанов к трубопроводу - фланцевое. Присоединительные фланцы - по ГОСТ 12820-80, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80.

5. Клапан запорный трехходовой может иметь любое рабочее положение относительно трубопровода, кроме положения «электропривод внизу».

6. Регулирующие клапаны КПСС работоспособны при наличии в рабочей среде механических примесей с размерами частиц до 70 мкм.

7. Электроприводы имеют в своем составе ручной дублер управления, указатель положения плунжера, концевые выключатели и муфту предельного усилия.

8. Клапаны регулирующие КПСС выполнены в пылебpызгозащищенном исполнении и соответствуют степени защиты IP54 по ГОСТ 14254-96, по устойчивости к воздействию темпеpатуpы и влажности окpужающего воздуха - к гpуппе С1 по ГОСТ 12997-84 (диапазон температур окружающего воздуха в рабочих условиях от минус 25 до плюс 55°С, влажность - до 100% при температуре 30°С).
