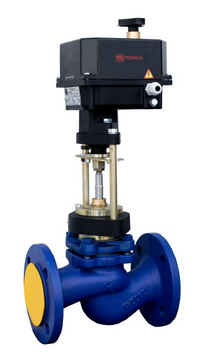

Клапан запорно-регулирующий с электроприводом двухходовой КС

Область применения запорно-регулирующих клапанов КС

Клапаны с электроприводом применяются в составе систем автоматического управления и регулирования тепловой энергии ЦТП, ИТП жилых, общественных и производственных зданий, а так же в системах автоматического управления технологическими процессами различных производств с целью непрерывного регулирования параметров (расхода, давления и др.) рабочей среды.

Принцип работы

Клапан запорно-регулирующий КС - двухходовой седельный фланцевый с электрическим исполнительным механизмом (ЭИМ - электроприводом) с помощью которого осуществляется управление. Усилие, развиваемое электроприводом, передается на шток затвора, который перемещается вверх и вниз, изменяя площадь проходного сечения между седлом и затвором. Изменение площади проходного сечения приводит к изменению расхода рабочей среды.

Клапан регулирующий - цена от производителя Термо-К в разделе сайта ПРАЙС-ЛИСТ. Вы можете купить клапаны предварительно связавшись с менеджером по телефону.

Технические данные и характеристики

1. Материалы основных деталей, соприкасающихся с рабочей средой: корпус клапана - ковкий чугун КЧ 30, плунжер - сталь 12Х18Н10Т или 20Х13, уплотнения - фторопласт Ф-4 или резина.

2. Рабочая среда - любая не агрессивная жидкость, нейтральная по отношению к материалам деталей, соприкасающихся с ней.

3. Температура рабочей среды - от 1 до плюс 150°С.

4. Присоединение регулирующих клапанов к трубопроводу - фланцевое. Присоединительные фланцы - по ГОСТ 12820-80, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815-80.

5. Рабочее положение регулирующего клапана относительно трубопровода может быть любым, кроме положения «электропривод внизу».

6. Клапаны КС работоспособны при наличии в рабочей среде механических примесей с размерами частиц до 70 мкм.

7. Клапан запорно-регулирующий с ЗИМ имеет в своем составе ручной дублер управления, указатель положения плунжера, концевые выключатели и муфту предельного усилия.

Таблица. Технические характеристики клапанов регулирующих двухходовых КС

Наименование показателя	Значение условного прохода клапана
Условный проход Ду, мм	Ду 15	Ду 20	Ду 25	Ду 32	Ду 40	Ду 50	Ду 65	Ду 80	Ду 100	Ду 125	Ду 150
Условное давление Kvy, м3/час	0,16	1,6	1,6	6,3	10	10	16	40	63	100	160
	0,25	2,5	2,5	10	16	12,5	25	63	80	125	250
	0,4	4	4	16	25	16	32	80	100	160	360
	0,63	6,3	5	-	-	25	40	100	125	200	-
	1,0	1	6,3	-	-	32	50	-	160	250	-
	1,6	-	8	-	-	40	63	-	-	-	-
	2,5	-	10	-	-	-	-	-	-	-	-
	3,2	-	-	-	-	-	-	-	-	-	-
	4	-	-	-	-	-	-	-	-	-	-
Строительная длина, мм	130	150	160	180	200	230	290	310	350	400	480
Масса, кг, не более	7,2	7,8	10	12,8	14,5	16	24,5	33,2	43,7	71	95
Ход штока, мм	10		20		25			32		40	75
Тип электропривода	МЭП ТЭРМ 320 600 / 11 (16) / 5				МЭП ТЭРМ 2000 4500 / 13 (18) / 15					ST.01 (ST 1) 6300 / 10-63 / 15
	ST MINI 1000 / 5-40 / 5						ST 0 4000 / 4-40 / 15
Управление электроприводом	МЭП ТЭРМ - трехпозиционное (230 V) ST - трехпозиционное (230 V), аналоговое
Пропускная характеристика	Линейная
Регулируемая среда	Вода, этиленгликоль, пар
Температура регулируемой среды, не более, °C	150; 220
Условное давление Py, МПа	1,6; 2,5

8. Значение времени полного открытия и закрытия регулирующего клапана и допустимый перепад давления:

Ду, мм	МЭП ТЭРМ-	Время полного открытия / закрытия клапана	DР, МПа (кгс/см2), не более
Ду25	320	106 c	1,0 (10)
Ду32			0,75 (7,5)
Ду50	1200	140 c	1,37 (13,7)
Ду80	3700	106 c	1,6 (16)
Ду 100		172 c	0,89 (8,9)

9. Регулирующие клапаны КС фланцевые выполнены в пылебpызгозащищенном исполнении и соответствуют степени защиты IP54 по ГОСТ 14254-96, по устойчивости к воздействию темпеpатуpы и влажности окpужающего воздуха - к гpуппе С1 по ГОСТ 12997-84 (диапазон температур окружающего воздуха в рабочих условиях от минус 25 до плюс 55°C, влажность - до 100% при температуре 30°C).
