Регулятор тепла МР-01
Область применения регулятора тепла МР-01
Регуляторы тепла «МР-01» предназначены для автоматического управления подачей тепла в системах отопления и горячего водоснабжения. И используется в системах автоматического регулирования тепла (САР). Регулятор МР-001 хорошо зарекомендовал себя в системе погодного регулирования.

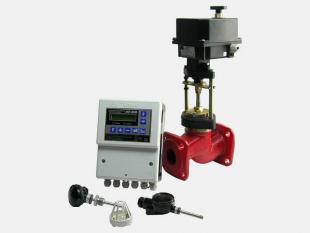

Погодный регулятор тепла (отопления) включает в себя: управляющий контроллер «МР-01», регулирующие клапаны седельного типа «КС» с ЭИМ, датчики температуры и давления.
Принцип работы погодного регулятора отопления (тепла) «МР-01»
Автоматическое управление расходом тепловой энергии в отопительных системах и системах горячего водоснабжения осуществляется путем преобразования сигналов с термодатчиков в цифровые значения температур и сравнения их с заданными. В зависимости от величины рассогласования, в соответствии с заложенным в программе устройства законом регулирования, вырабатывается сигнал управления электроприводом регулирующего клапана. Основой регулятора тепла «МР-01» является однокристальный микроконтроллер. Он организует работу всего прибора, производит необходимые расчеты и индикацию параметров. Для организации счета времени, сохранения необходимых данных при отключении питания сети, а также для синхронизации работы служит программно управляемый таймер и схема резервного питания на основе литиевого элемента.
Функциональные параметры регулятора потребления тепловой энергии
Регулятор «МР-01» легко и быстро перенастраивается на следующие функции регулирования:
1. Функции регулирования для систем ГВС:
- - поддержание температуры горячей воды по заданной температурной уставке;
- - поддержание температуры горячей воды по заданной температурной уставке с контролем от превышения температуры в обратном трубопроводе после подогревателя ГВС;
- - ночное понижение температуры горячей воды по заданной программе;
- - управление насосами ГВС (смена включения насосов основного и резервного с заданным периодом или периодическая прокрутка резервного насоса; включение / выключение насоса по заданной программе с учетом рабочих и выходных дней для каждого дня недели).
2. Функции регулирования для систем отопления:
- - погодное регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (погодный компенсатор МР-01);
- - снижение температуры в помещении ночью и натоп с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
- - управление насосами отопления (смена включения насосов основного и резервного или периодическая прокрутка резервного насоса; включение / выключение насоса по датчику давления, по датчику температуры, по заданной программе);
- - регулирование температуры теплоносителя в зависимости от температуры в помещении (пофасадное регулирование);
- - регулирование температуры теплоносителя в зависимости от температуры наружного воздуха с контролем температуры в обратном трубопроводе и защитой системы отопления от размораживания.
Краткие технические характеристики
| Наименование параметра | Характеристика |
|---|---|
| Максимальное число подключаемых регулирующих клапанов | 3 |
| Максимальное число подключаемых насосов | 2 |
| Максимальное число релейных выходов | 8 |
| Коммутируемое напряжение, не более | 250 В |
| Коммутируемый ток, не более | 2 А |
| Тип датчиков температуры | DS1820 |
| Диапазон измеряемых температур | от минус 55°С до плюс 125°С |
| Максимальное число термодатчиков | 8 |
| Тип канала “Аварийный выход” | «Открытый коллектор» |
| Режимы работы регулятора | ручной, автоматический |
| Длительность программируемого время-температурного графика | 1 неделя |
| Дискретность задания времени | 1 час |
| Дискретность задания температуры | 1 °С |
| Архив | 168 часов |
| Сохранение информации о режимах и параметрах при пропадании питания | 2 года |
| Тип интерфейса | RS 485 |
| Напряжение питания электронного блока | 230 В, частота 50 ± 1 Гц |
| Потребляемая мощность, не более | 3 ВА |
| Габаритные размеры электронного блока (контроллера) | 230х168х92 мм |
| Масса электронного блока, не более | 1,5 кг |
«Альбом типовых схем по применению систем автоматического регулирования тепловой энергии МР-01/КС. Рекомендации по применению» и «Опросный лист МР-01» смотри в разделе сайта - ДОКУМЕНТАЦИЯ.
