Насос Espa PRISMA35 4M N 230 50 013677/STD
Насосы Espa Prisma 35 предназначены для перекачивания чистой воды, не содержащей механических примесей и длинноволокнистых включений из колодцев, скважин, резервуаров, озер, рек и других источников. Могут использоваться для повышения давления в сетях централизованного водоснабжения.
ПРЕИМУЩЕСТВА ОСОБЕННОСТИ
Насосы Espa PRISMA обладают самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 2 м*. При заполненном всасывающем трубопроводе высота подъема воды насосом может составлять до 9 м**. Отличительной характеристикой насосов является исключительно низкий уровень шума.
Насосы Prisma 35 имеют компактные размеры, отличные гидравлические характеристики, отличаются высокой надежностью в эксплуатации. Электродвигатели насосов обладают высокой энергоэффективностью, совместимы с любыми видами управляющих устройств, отлично зарекомендовали себя при использовании под управлением частотного преобразователя.
* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой.
** Указанная величина приведена для эксплуатации насоса Espa Prisma на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Центробежный горизонтальный многоступенчатый электро насос Espa Prisma. Тип рабочего колеса: закрытое. Тип уплотнения: механическое (торцевое). Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя). Тип присоединения: к всасывающему патрубку - резьбовое, к напорному патрубку - резьбовое.
| Тип | Подача м3час max | Напор м. max | Мощность, P1 (kВт) | V, вольт | Ток, А | Артикул |
| PRISMA35 3MN• | 9 | 41 | 1500 | 230 | 6,7 | 129343 |
| PRISMA35 3N | 9 | 41 | 1400 | 400 | 2,6 | 129346 |
| PRISMA35 4MN• | 9 | 54 | 1800 | 230 | 8,4 | 129344 |
| PRISMA35 4N | 9 | 54 | 1800 | 400 | 3,1 | 129347 |
| PRISMA35 5MN• | 9 | 68 | 2300 | 230 | 10,2 | 129345 |
| PRISMA35 5N | 9 | 68 | 2200 | 400 | 4 | 129348 |
| PRISMA35 5N | 9 | 81 | 2700 | 400 | 4,8 | 129349 |

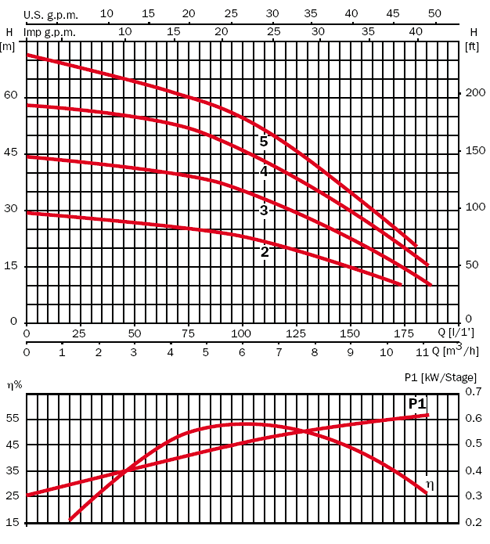

| 230 В 50 Гц | 230/400 В 50 Гц | L/1? | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| м3/час | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 | 7,2 | 8,4 | 9 | ||
| PRISMA 35 N 3 M | PRISMA 35 N 3 | 41 | 39 | 36 | 34 | 31 | 27 | 22 | 18 | |
| PRISMA 35 N 4 M | PRISMA 35 N 4 | 54 | 51 | 48 | 44 | 39 | 33 | 27 | 23 | |
| PRISMA 35 N 5 M | PRISMA 35 N 5 | 68 | 64 | 60 | 55 | 49 | 41 | 34 | 30 | |
| PRISMA 35 N 6 | 81 | 78 | 74 | 67 | 60 | 52 | 42 | 37 |
| 230 В 50 Гц | 230/400 В 50 Гц | ток, A | P1, кВт | kW | HP | µF | |||
|---|---|---|---|---|---|---|---|---|---|
| 1~ | 3~ | 1~ | 3~ | ||||||
| 230 В | 400 В | ||||||||
| PRISMA 35 N 3 M | PRISMA 35 N 3 | 6,7 | 4,5 | 2,6 | 1,5 | 1,4 | 0,8 | 1 | 25 |
| PRISMA 35 N 4 M | PRISMA 35 N 4 | 8,4 | 5,3 | 3,1 | 1,8 | 1,8 | 1,1 | 1,5 | 25 |
| PRISMA 35 N 5 M | PRISMA 35 N 5 | 10,2 | 6,9 | 4 | 2,3 | 2,2 | 1,5 | 2 | 30 |
| PRISMA 35 N 6 | 8,3 | 4,8 | 2,7 | 2,2 | 3 | ||||
